10元/英寸的小尺寸串口屏，樣品免費送

分享到：

點擊次數：更新時間：2020-08-01 15:48:19 【打印此頁】【關閉】

導讀：

中顯科技于2019年7月推出AIO系列中尺寸串口屏，創新的AIO（All-In-One）一體化結構設計，使得產品具有更高的集成度，并提供給用戶更大的設計自由度；超高的性價比，7英寸單價僅售70元，一經推出便受到廣大用戶的青睞。

這也促使我們加快研發進程，前后歷經兩年的時間，SDWn系列小尺寸串口屏于2020年6月隆重上市，SDWn系列繼續采用AIO（All-In-One）一體化結構設計，主要涵蓋3.5英寸、2.8英寸、2.4英寸三個尺寸，3.5英寸僅售35元，相信這又將會是一款行業爆品，為用戶帶來更多的優質選擇。

一、產品基本信息

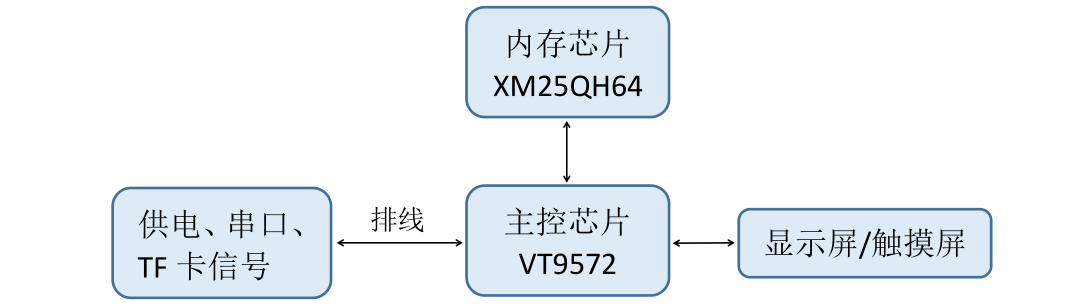

1. 硬件構成

硬件平臺基于主控芯片VT9572 + 長江存儲8M字節NorFlash XM25QH64B +小尺寸彩色液晶屏。主控芯片VT9572為32位串口屏專用 CPU，數據處理能力超強，整幅畫面切換時間低至10mS，切換過程十分流暢。

Flash存儲器芯片選用長江存儲8M字節XM25QH64B，通過高效圖片壓縮算法，使得在有限的存儲空間里可以存儲更多的圖片數量。

2. 結構安裝

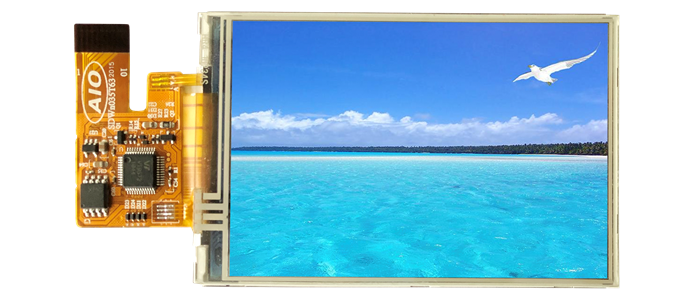

全系產品采用AIO（All-In-One）一體化創新結構設計，串口屏引出一條外部連接線FPC1.0-10P，包括3.3V供電、串口信號TXD/RXD和TF卡信號。

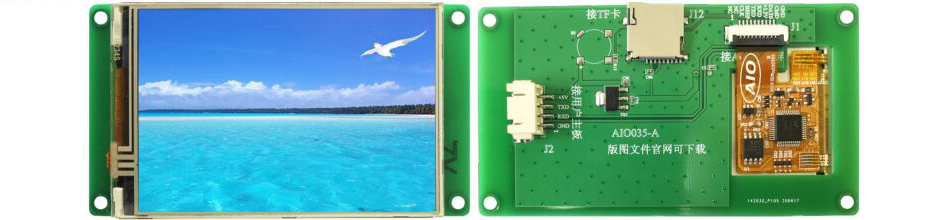

貼心設計：我司配套設計有專用支撐板（選購，不包含在產品內），支撐板上把TF卡座、串口插座分別引出，四周設計有固定孔。支撐板版圖文件可以在官網下載（點擊下載）。

用戶根據結構需要，可自行設計支撐板，也可以選購我們的支撐板，串口屏與支撐板之間采用雙面膠粘接，串口屏背后設計有粘接用的雙面膠。

3. 軟件功能

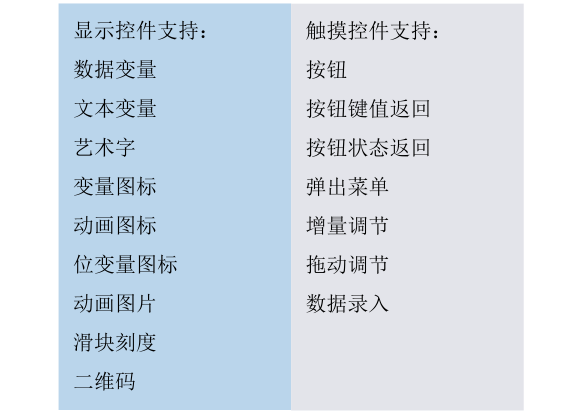

支持統一的VGUS組態開發方式

二、研發隨筆

SDWn系列產品研發過程中，我們突破傳統設計思維、逐點提升，想方設法利用CPU芯片每一個可能使用的資源，最大程度上發揮系統軟硬件性能，在選用低成本芯片方案的同時，又能保證產品的高性能，使其成高性價比之王。

1. 畫面撕裂線的消除
設計利用CPU并行機制讓讀寫flash數據和刷新屏幕數據同時進行，極大的提高了顯示速度，讓刷屏痕跡的現象一去不復返。對于以簡單純色為主的圖片，3.5寸屏刷屏?xí)r間僅需要10mS。而目前市場上類似方案的串口屏，3.5寸屏刷屏?xí)r間普遍都在50-100mS左右。
刷屏速度提升到10mS級后，一方面讓畫面切換更加流暢，同時消除了畫面撕裂線的出現，極大地提升了用戶體驗。

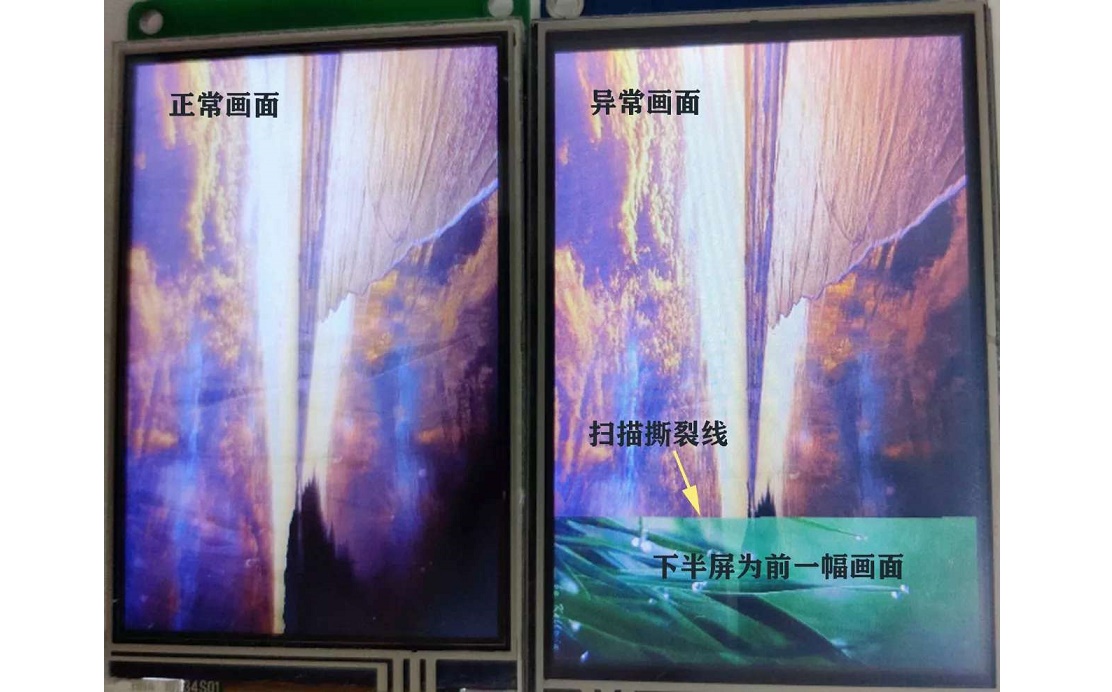

如果CPU刷屏速度不夠快，在切換畫面過程中，人眼會明顯看到畫面由上到下的變化，會在畫面上同時呈現前后兩幅畫面，在兩幅畫面交接的地方就會看到畫面被撕裂一樣的線條。由于3.5寸等小尺寸屏幕的像素顆粒大，使得畫面撕裂線非常明顯。目前市場上的3.5寸及以下串口屏，普遍都存在這種現象，特別是3.5寸320*480分辨率的串口屏最為嚴重。

2. 存儲效率的提升

設計采用了高效圖片壓縮算法，對于色彩簡單的圖片壓縮率高達90%以上，對于較為復雜的圖片，壓縮率也可達50%，極大限度的減少每張圖片所占用的內存空間，使得在有限的存儲空間里能夠存儲更多的圖片。例如對于320*480分辨率的屏幕，如果不壓縮，存儲一張圖片需要300K字節的空間，經過壓縮后可能僅僅需要30K字節。

3. 電阻觸摸屏接口優化

設計充分利用了CPU資源，使用片內通用12位ADC采集電阻觸摸屏的坐標信息，不再需要一顆專用電阻觸摸屏控制芯片XPT2046，相對傳統的做法，設計難度雖有增加，但簡化了硬件電路設計、降低了成本，使得產品價格更加優美。

4. 下載速度的提升

采用最優的Flash擦寫策略，顯著提高了下載圖片、字庫等界面素材到串口屏里的速度。在理想狀況下，最高下載速度可達510K字節/秒，1M字節的數據僅2秒即可下載完畢。

5. 取消TF卡容量限制

SDWn系列串口屏支持SD1.x協議和SD2.x協議、以及SD和SDHC不同容量等級的TF卡，支持TF卡的容量范圍從128MB到32GB，突破了串口屏行業中普遍只能使用2G TF卡的限制，方便用戶TF卡的選用。

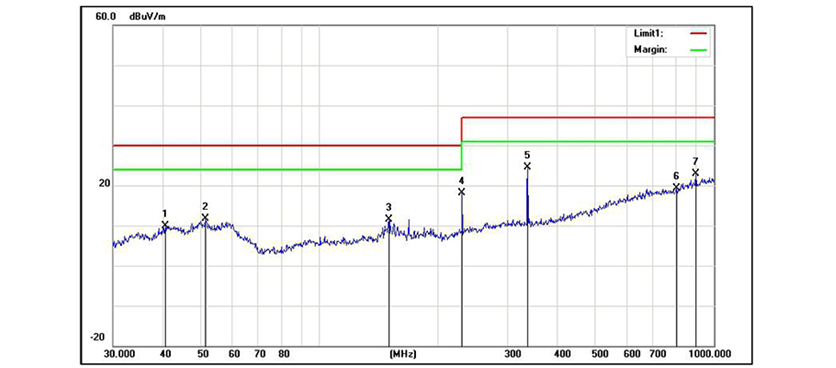

6. 輻射騷擾度的提升

輻射騷擾是電子產品向空間發射的一種電磁波干擾，是電磁兼容極為重要的一項，也是電磁兼容測試最不容易通過且最難整改的項目。

SDWn系列串口屏汲取了我們多年設計整改醫用串口屏的經驗，在毫無保護、裸屏狀態下測試，輕松達到ClassB的測試標準要求，可以輕松應對醫療器械、軍品等行業對產品輻射騷擾度指標的嚴格要求。

7. 靜電抗擾度的提升

靜電放電時一種自然現象，靜電放電輕則會導致電子產品死機、復位重啟等故障，重則會導致元器件不可逆的功能性損壞。

靜電抗擾度是電子產品可靠性的一項重要指標，我們在SDWn系列串口屏設計伊始，就對這項指標做了充分的設計考慮，從芯片到系統，采取了諸多針對性的有效設計，大大提升了產品的抗擾度性能。在毫無保護、裸屏狀態下測試靜電，接觸放電達到±6KV，空氣放電達到±15KV以上。

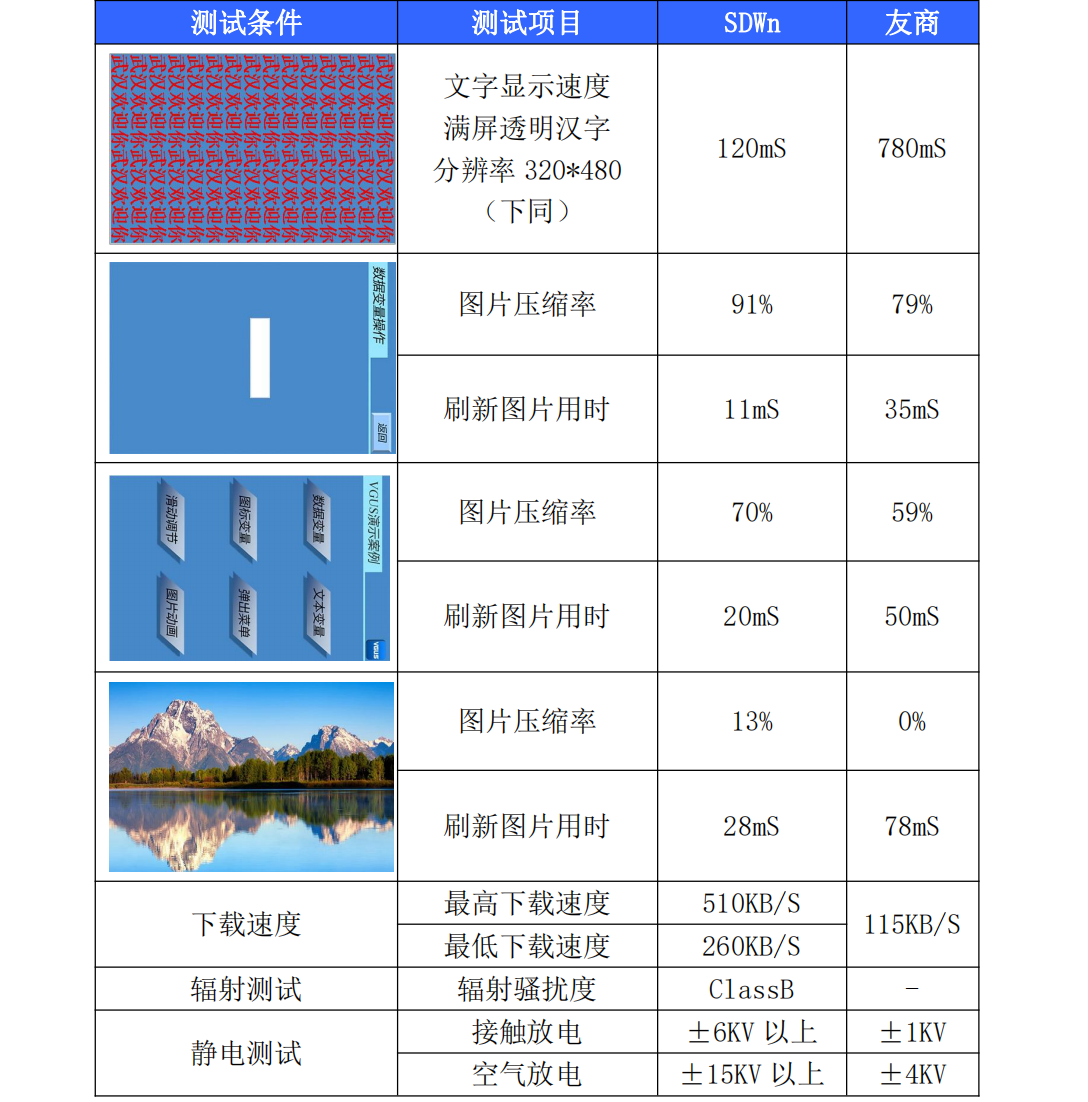

三、測試結果對比

SDWn系列串口屏3.5英寸僅售35元，相對市場上單價50多元、甚至近百元的同類串口屏相比，產品價格極具競爭力，同時在顯示速度、存儲效率、下載速度、輻射騷擾度和靜電抗擾度等指標上，也是遙遙領先。

申請樣品

中顯科技準備了一些3.5英寸的SDWn035T63T免費贈送給廣大工程師，配套提供有開發套件、資料包，長按下方二維碼關注公眾號并轉發文章至朋友圈，即可免費申請樣品，數量有限，先到先得，申請結果審核后會通過快遞寄出。

申請方式：郵件發送至 sales@viewtech.cn
郵件主題：【SDWn035T63T申請】-xxx公司

郵件內容：

公司全名：xxx

姓名：xxx

職位：xxx

聯系方式：xxx

寄送地址：xxx
